     通常我們在使用LED廣告屏時都會用到控制卡，可是到底一張控制卡可以帶多少模組呢？洪海光電LED廣告屏廠家小編教您計算控制卡可以帶的模組數量。（400 6189 567）
以戶外LED廣告屏為例：要做一個16:9面積為36平方米的P10戶外全彩顯示屏，通過計算得出：顯示屏的長為8米，寬為4.5米，P10戶外全彩模組的尺寸為320*160mm，同理計算可得模組長的數量有8/0.32=25張，模組高的數量有4.5/0.16=28張，顯示屏的高就應該是：0.16*28=4.48米，顯示屏的面積變成：8*4.48=35.84平方米。

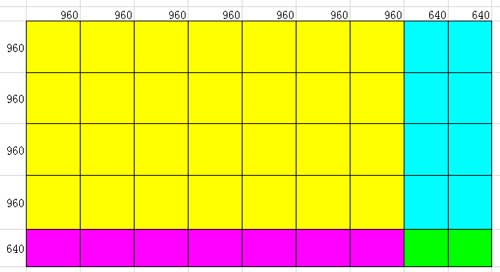

如果做成箱體的話就有：960*960=28個箱體，640*960=8個箱體，960*640=7個箱體，640*640=2個箱體。

LED廣告屏箱體尺寸和數量

P10戶外全彩模組長有32個點，高有16個點，以靈星雨接收卡為例：長可以帶256個點，高可以帶384個點，即接收卡長可以帶256/32=8張模組，高可以帶：384/16=24張模組，做成960*960mm箱體的時候，長有3張模組，高有6張模組，很顯然，一張接收卡配一個箱體綽綽有余，這就是所謂的一箱一卡，一般而言，我們不建議一張接收卡帶2個箱體，（特別是帶后門的箱體，如果一張接收卡帶2個箱體的話，后門會關不了，那么使用帶后門的箱體就沒有意義了）所以長有9個箱體需接收卡9張，高有5個箱體就需要接收卡5張，所以共需要9*5=45張。
如果是做成戶內P10，不需要箱體時，屏體長需要接收卡：25/8=3.125，取整，向前進一位，即4張，屏體高需要接收卡：28/24=1.67，即2張，所以共帶4*2=8張接收卡。
發送卡長可以帶2048個點，高可以帶640個點，廣告屏的長有25張*32點=800個點，廣告屏的高有28張*16點=448個點，所以帶一張發送卡足以。但是如果屏體面積是120.32平方米，長為15.04米，高為8米時，計算方法如下：
屏體長所需要的模組數量：15.04/0.32=47張
屏體高所需要的模組數量：8/0.16=50張
屏體長所需要的模組點數：47張*32點=1504點
屏體高所需要的模組點數：50張*16點=800點
屏體長所需要的發送卡數量：2048/1504=1張發送卡
屏體高所需要的發送卡數量：800/640=1.25張發送卡
（15和8分別為屏體的長和高，0.32和0.16分別為模組的長和高，32和16分別為一張模組長和高的像素點，2048和640分別為發送卡長和高可以帶的點數）
從上面計算可以看出長需要1張發送卡，高需要2張發送卡，當后面帶有小數點時，全部向前面進1（如1.1是2張，1.9還是2張）。所以就需要2張發送卡。

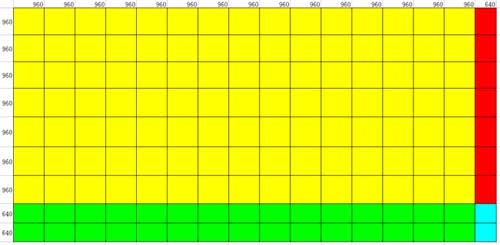

接收卡還是按照1箱1卡來計算，共需要：144張接收卡，如下圖所示：

LED顯示屏箱體計算方法

但是如果換成室內P10全彩單元板時，如果不用箱體的話，同理發送卡還是需要2張，接收卡數量如下：
屏體長所需接收卡數量：1504/256≈5.8張，取整，后面若帶小數，全部向前進1，即6張接收卡
屏體高所需接收卡數量：800/384=2.08，取整，即3張接收卡。
所以共需要發送卡數量：6*3=18張
一般屏體面積很大時，一般超過20平方米以上時，建議使用箱體比較好，對于顯示屏的安全性來說會比較好，幾平方米到十平方米的之間時，可以只使用條屏。但是面積超過十幾平方米時，建議使用箱體，因為條屏的承重力太小，支持不了大面積LED廣告屏的承重，而且容易造成屏體掉落的事故發生，所以客戶在選擇時應慎重，不要貪圖一時的小便宜就造成不可挽回的局面。
