燈箱滾動系統配件結構剖析圖及安裝示意圖

 點擊數：6562     |      2016-10-01

燈箱滾動系統配件主要包括電機（上電機組件、下電機組件）、終端檢測器、滾軸（上下卷筒）、主控制板、供電單元、外控制器及連接線等。

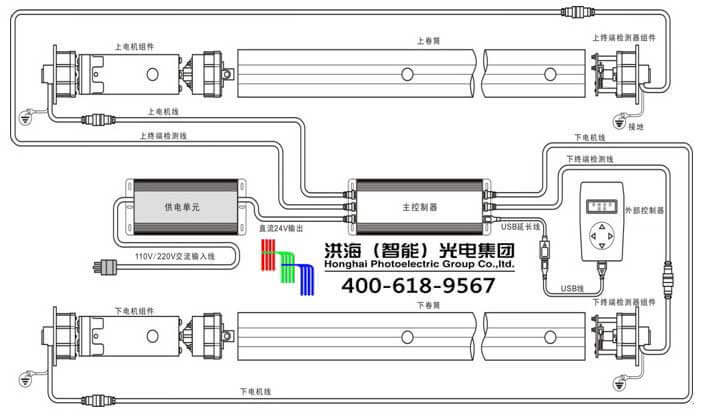

洪海燈箱滾動系統配件結構剖析圖

洪海公司專業制作全自動數字燈箱、滾動燈箱、換畫燈箱、閱報欄燈箱、LED電子燈箱、候車亭燈箱等，歡迎來電400-6189-567咨詢。

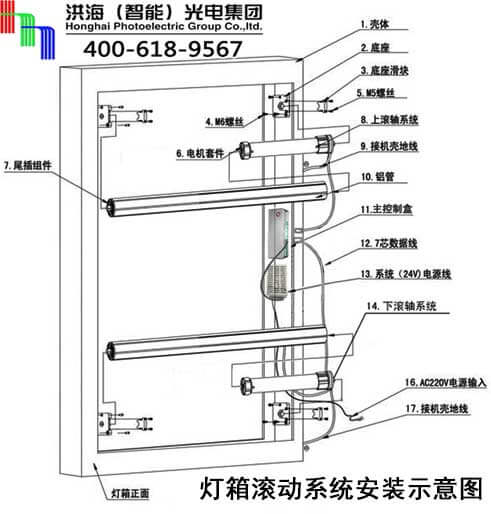

洪海燈箱滾動系統安裝示意圖

燈箱滾動系統安裝示意圖：
①殼體②滾軸底座③底座滑塊④M6螺絲⑤M5螺絲⑥電機套件⑦尾插組件⑧上滾軸系統⑨接機殼地線⑩鋁殼?主控制盒?7芯數據線?系統直流24v電源線?下滾軸系統?燈箱正面?交流220v電源輸入?接機殼地線
